Профлист Н60ПГ

Арочный профлист Н60ПГ в М.О.

Арочный профлист Н60ПГ купить в М.О. можно напрямую у производителя по цене от 300.44 р./м². Изготовление занимает 1–3 дня, доставка — 2–5 дней, гарантия — 15 лет. Минимальная партия составляет 50 м².

Получить консультацию

Арочный профлист Н60ПГ для сводчатого покрытия

Как Н60ПГ работает в радиусной оболочке

Н60ПГ формируют из рулонной стали: сначала заготовке придают трапециевидную геометрию с ребром высотой 60 мм, затем лист прокатывают на радиус. Такая последовательность позволяет получить протяженный криволинейный элемент для сводов, перекрытий и оболочек, где важны стабильная форма и прогнозируемое сопряжение соседних картин.

Несущая работа материала зависит не только от марки металла. На результат влияют толщина заготовки, направление гофр, шаг опор, расчетный радиус и расположение крепежных точек. Поэтому раскладку листов согласуют с конструктивной схемой, а параметры вальцовки назначают после проверки геометрии объекта.

Оцинкованный слой защищает основу от атмосферной влаги, а полимерное покрытие дополнительно изолирует поверхность и задает цвет по каталогу RAL. При корректной обработке торцов и стыков оболочка сохраняет целостность без локального растрескивания защитного слоя на линии изгиба.

Лист выпускают с заданной кривизной, поэтому он повторяет проектный контур свода без принудительного подгибания при сборке. Это снижает внутренние напряжения в металле и упрощает совмещение продольных кромок.

Гофра высотой 60 мм формирует развитое сечение, которое воспринимает изгибающие усилия и помогает листу удерживать заданную дугу. Фактическую несущую способность определяют расчетом для конкретного пролета.

Цинковая или полимерная оболочка отделяет стальную основу от влаги. На участках подрезки защиту восстанавливают ремонтным составом, чтобы исключить развитие коррозии от открытой кромки.

Где применяют радиусный лист Н60ПГ

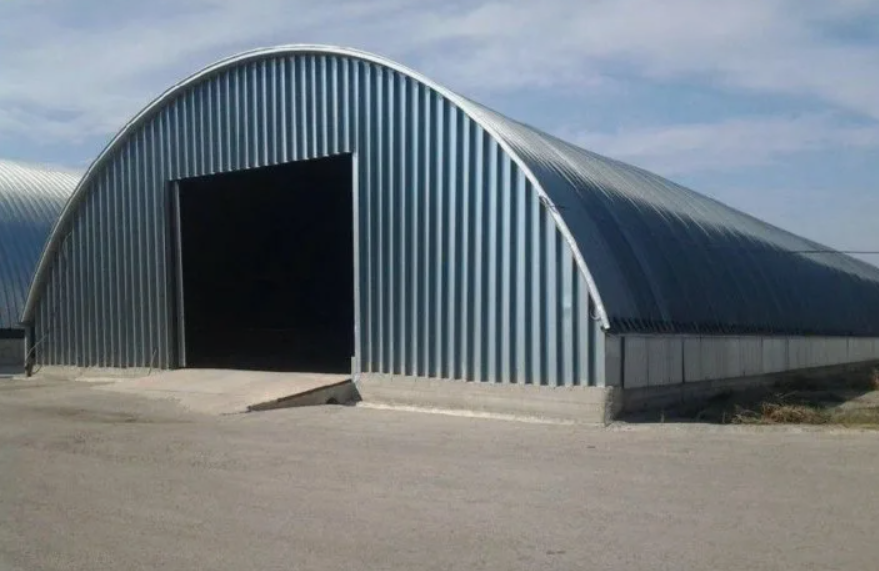

Сводчатые покрытия
Торцевые ограждения
Крупнопролетные навесы
Производственные сооружения

Сводчатые покрытия

Из профилированных дуговых элементов собирают оболочки ангаров, складских корпусов и закрытых площадок. Продольные гофры направляют по расчетной схеме, а боковые соединения формируют с перекрытием одной волны. В проектах с иной логикой шва может использоваться арочная фальцевая кровля, поэтому тип покрытия выбирают с учетом узлов и требований к герметичности.

Торцевые ограждения

Профиль подходит для обшивки фронтонов и вертикальных плоскостей, примыкающих к радиусной части здания. Единый тип гофры помогает связать кровельную оболочку с торцом, а цветное покрытие позволяет выдержать общую архитектурную гамму без применения отдельного фасадного материала.

Крупнопролетные навесы

Н60ПГ используют над зонами хранения, техникой, парковочными местами и погрузочными площадками. Лист формирует непрерывную дугу, отводит осадки к нижним кромкам и не требует подгонки прямых картин к криволинейному основанию.

Производственные сооружения

Материал применяют при устройстве ремонтных боксов, сельскохозяйственных хранилищ и технологических укрытий. Отсутствие промежуточных колонн в рабочей зоне упрощает перемещение техники, размещение оборудования и организацию стеллажных рядов.

Технические характеристики Н60ПГ

Ниже приведены базовые показатели радиусного профиля. Толщину стали, длину заготовок, кривизну и схему фиксации уточняют после расчета оболочки: одинаковая марка листа может работать по-разному при изменении пролета, шага дуг и эксплуатационных нагрузок.

Параметр

Значение

Конструктивное исполнение

Радиусный стальной лист с трапециевидной гофрой

Основные сферы использования

Своды бескаркасных ангаров и дуговые навесные покрытия

Высота трапециевидного ребра

60 мм

Полезная ширина после нахлеста

845 мм

Габарит листа по ширине

902 мм

Предельная длина заготовки

До 12 000 мм; уточняется по раскладке

Диапазон толщины стальной основы

0,7–1,2 мм; выбирается расчетом

Возможные классы стали

С250 либо С350

Вариант защитного слоя

Цинк либо полимер: полиэстер, Pural

Цветовое исполнение

Оттенки RAL или поверхность без окрашивания

Сопряжение соседних листов

Боковое перекрытие одной гофры

Реакция материала на огонь

Класс НГ — негорючий

Допустимые температуры среды

От −60 до +80 °C

Несущая опора под лист

Стальные дуги либо криволинейный каркас

Крепежные изделия

Саморезы для кровли с уплотнителем EPDM

Интервал между точками фиксации

Назначается схемой; распространенный вариант — через гофру

Минимальное перекрытие кромок

Одна гофра поперек и 200 мм вдоль листа

Уплотнение соединений

Лента из бутилкаучука либо кровельный герметик

Размещение до монтажа

Горизонтальные штабели на прокладках и ровном основании

Условия, требующие отдельной проверки

Малый уклон жилой кровли и радиусная формовка непосредственно на площадке

Масса одной заготовки

Определяется толщиной стали и фактической длиной

Теплоизоляционный слой

Отсутствует: изделие выполнено из одного слоя металла

Плотность теплоизоляции

Показатель не используется

Коэффициент теплопроводности утеплителя

Для однослойного листа не указывается

Примеры исполнения

Монтаж и устройство стыков

До подъема листов проверяют радиус дуг, положение крайних опор и диагонали основания. Элементы подают без перегиба, ориентируют по направлению раскладки и соединяют боковым нахлестом. Саморезы с EPDM-шайбой затягивают без продавливания металла: чрезмерное усилие деформирует шайбу и нарушает уплотнение. В нижней зоне свода заранее предусматривают сопряжение с узлами, через которые работает водосточная система.

Продольные соединения уплотняют бутилкаучуковой лентой либо совместимым кровельным герметиком. Стружку после сверления удаляют сразу, поскольку металлические частицы окисляются и оставляют следы на покрытии. Рез выполняют инструментом без перегрева кромки, а открытые участки стали закрывают ремонтной эмалью.

Комплектующие для узлов

Доборные элементы

Фасонные детали для торцов, боковых примыканий, карнизных кромок и переходов между плоскостями.

Перейти

Гладкие листы

Плоские металлические заготовки для нестандартных накладок, закрывающих планок и локальных обрамлений.

Перейти

ЛСТК профиль

Тонкостенные оцинкованные элементы для прогонов, вспомогательных рам и оснований под ограждающую оболочку.

Перейти

Осмотр и обслуживание оболочки

После сборки проверяют равномерность нахлестов, состояние шайб, герметичность торцевых примыканий и отсутствие металлической стружки. Такой порядок особенно важен для сооружений типа разборные ангары, где ограждение состоит из протяженных повторяющихся участков и дефект одного узла может повлиять на соседние соединения.

Во время эксплуатации поверхность очищают мягкой щеткой и водой без абразивных порошков. После сильного ветра или схода снежной массы осматривают кромки, крепеж и места примыкания к торцам. Царапины до металла локально закрывают ремонтной эмалью подходящего оттенка, не распространяя состав на неповрежденное покрытие.

Вопросы по подбору Н60ПГ

От чего зависит допустимый радиус изгиба?

Кривизну назначают с учетом толщины листа, марки стали, ориентации гофр и возможностей профилирующего оборудования. Значение проверяют совместно с расчетом всей оболочки, а не выбирают только по высоте профиля.

Почему нельзя подгибать прямой Н60 вручную?

Локальное усилие создает заломы, меняет форму полок и может повредить защитный слой. Радиусный вариант проходит контролируемую прокатку, поэтому деформация распределяется по длине заготовки равномерно.

Как уменьшить риск протечек на соединениях?

Необходимо выдержать проектный нахлест, применять совместимый уплотнитель, соблюдать положение саморезов и не перетягивать EPDM-шайбы. Особое внимание уделяют карнизным зонам, торцам и переходам между разными плоскостями.
