Планки примыкания для кровли и фасадов в Москве

Фасонные планки для закрытия кровельных и фасадных сопряжений. Цена — от 291.58 р. Производственный цикл — 1–3 дня; доставку по Москве согласуем при оформлении. Гарантия на полимерный слой — 15 лет. Отгрузка начинается от объёма, эквивалентного 50 м².

Получить консультацию

Как работает узел примыкания

Задача этой детали — не просто закрыть щель, а сформировать управляемый путь для воды в месте, где плоскость кровли встречается со стеной, парапетом, шахтой или трубой. Профиль принимает влагу на отгиб и выводит её обратно на покрытие, поэтому край настила остаётся защищённым от прямого затекания. Заготовку гнут из оцинкованной стали; для цветных исполнений поверх цинка применяется декоративно-защитный полимерный слой.

Конфигурацию выбирают по фактической геометрии сопряжения: учитывают высоту вертикальной части, ширину горизонтальной полки, угол и способ заведения кромки. На одном объекте такие узлы могут отличаться, поэтому размер лучше определять до запуска партии. Если кровельная система дополняется радиусными конструкциями, можно также использовать арочные укрытия для конвейеров из профнастила: для них переходные детали изготавливаются по отдельной развёртке и не требуют подгонки типового профиля на месте.

Для московских объектов особенно важны участки, где зимой накапливается снег, а весной возникает повторное намокание. Чем точнее выдержаны отгибы и нахлёст, тем меньше риск, что вода уйдёт под облицовку через капиллярный зазор. Поэтому при подборе оценивают не только внешний вид планки, но и реальную схему движения влаги в конкретном узле.

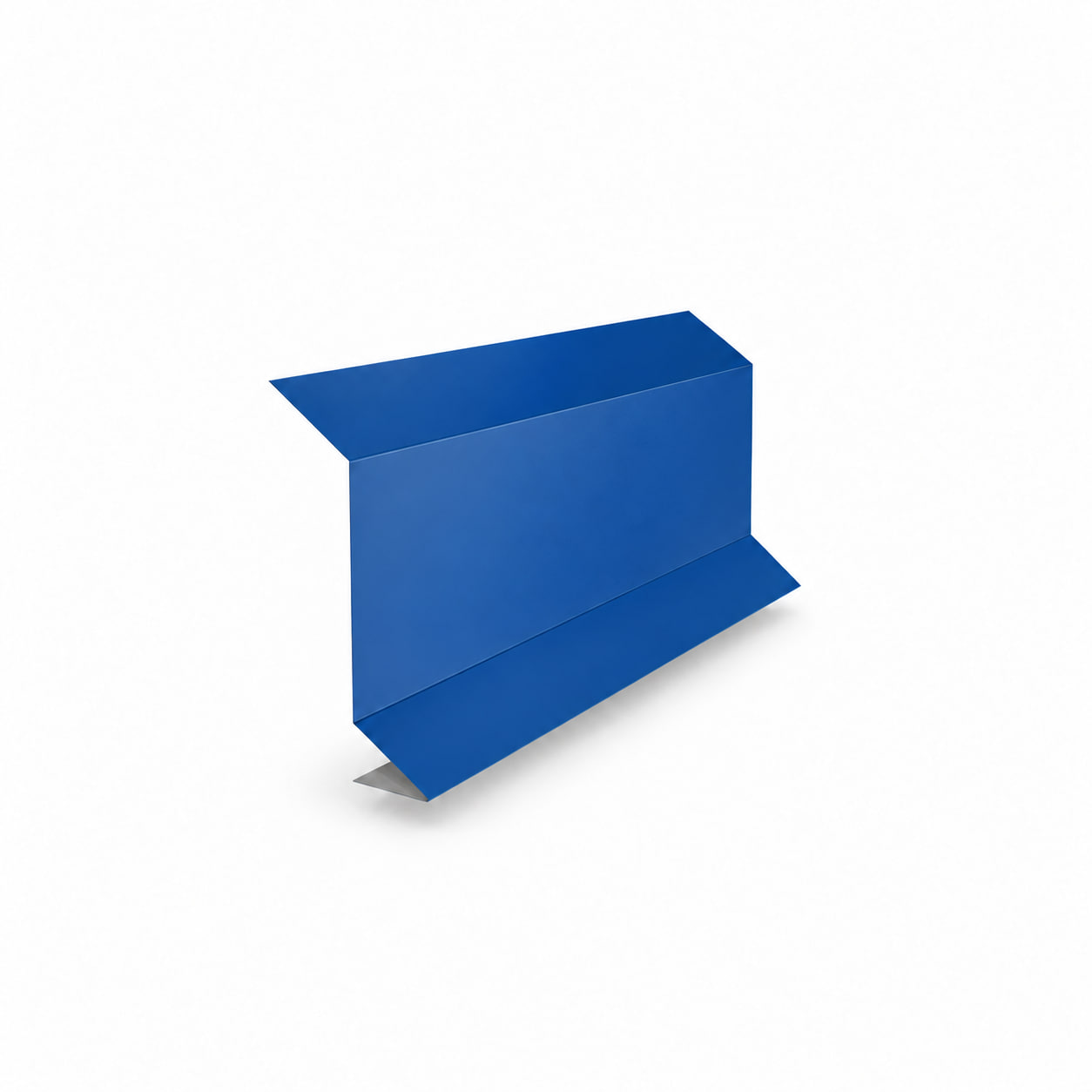

Защитные свойства определяет сочетание цинкового слоя и финишного покрытия. Такое основание лучше переносит периодическое увлажнение и контакт с наружной средой, чем открытая сталь.

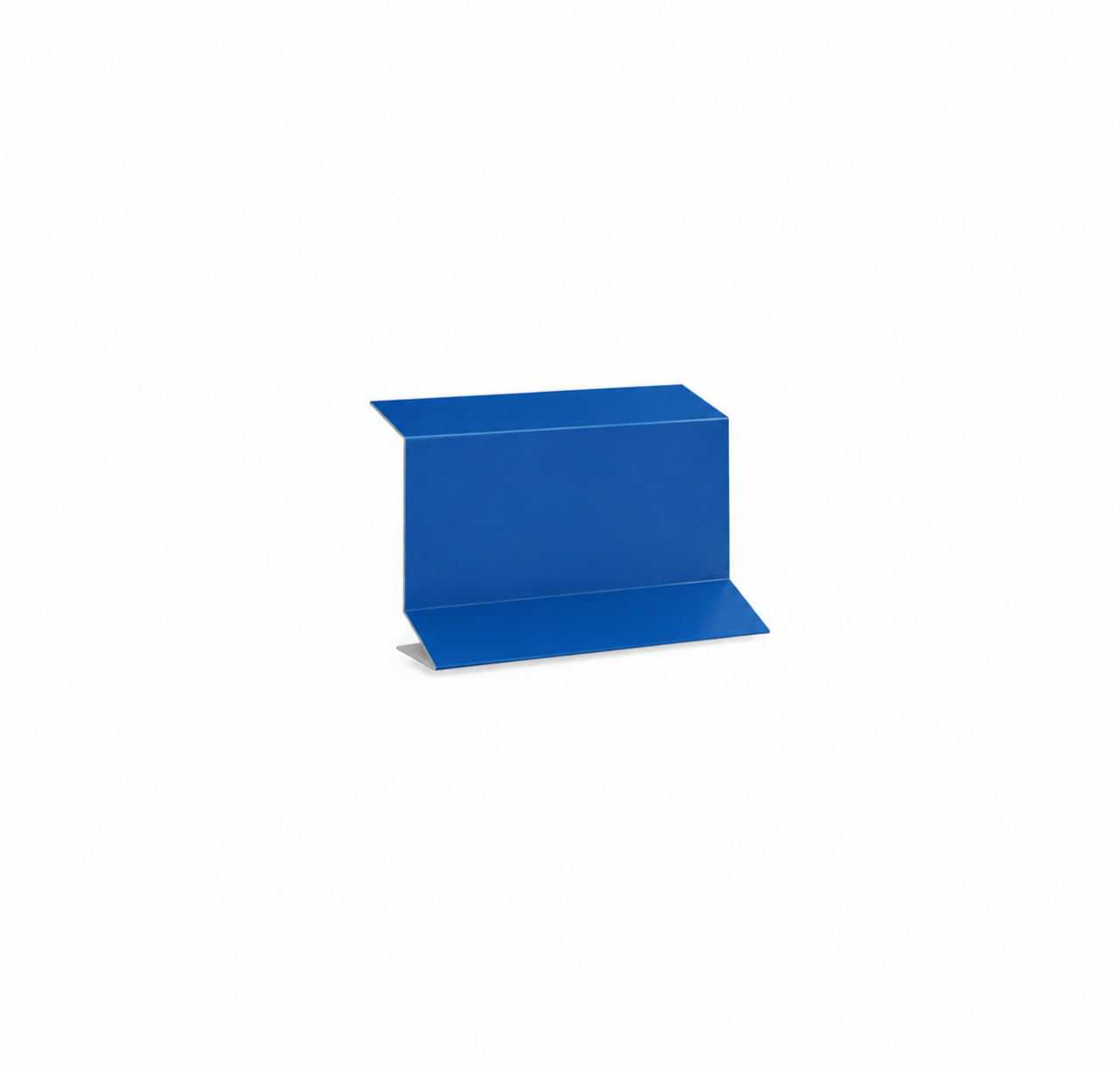

Повторяемость размеров важна на длинных линиях примыкания. Стабильный угол гиба позволяет собрать несколько деталей в одну прямую линию без заметных перепадов по кромке.

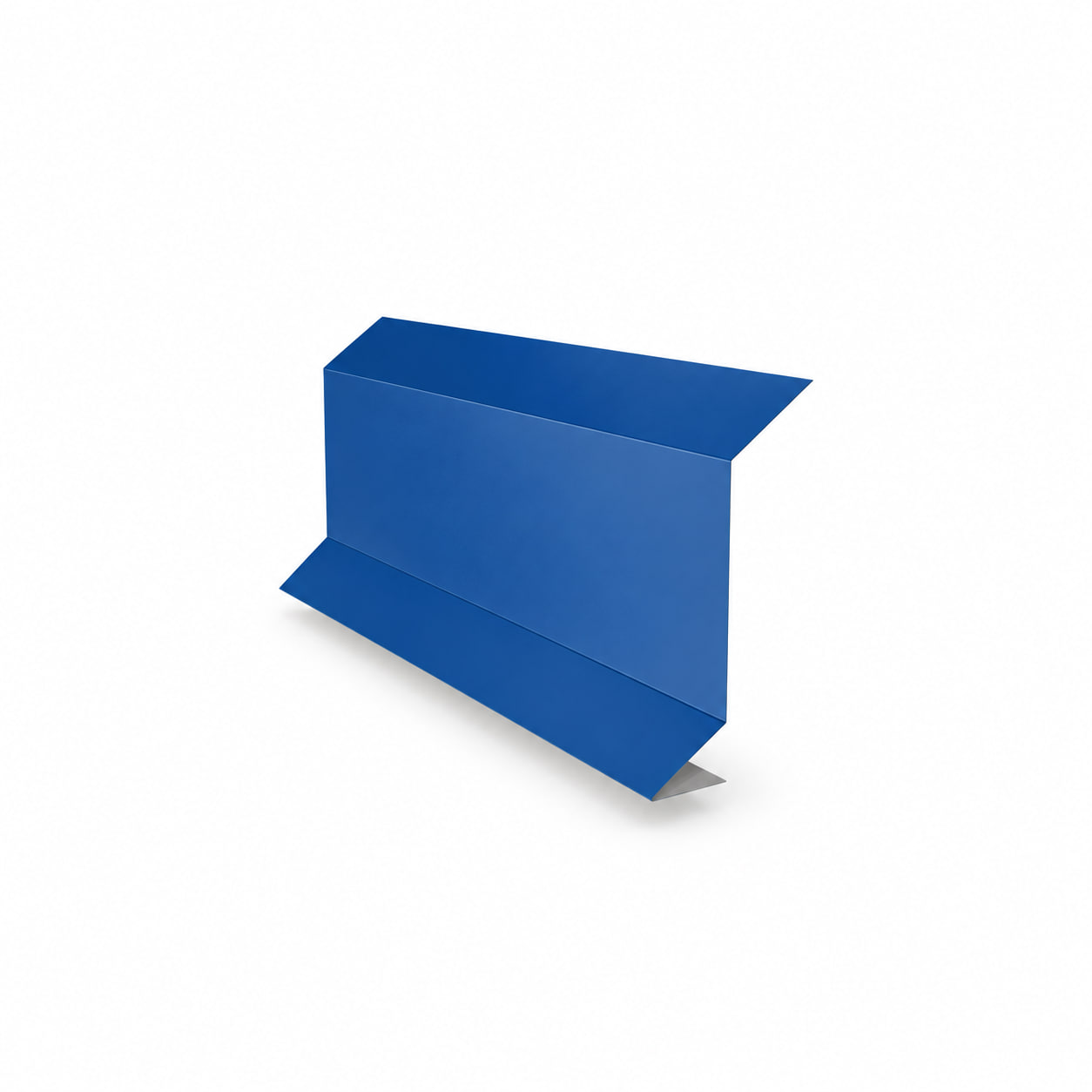

Цвет профиля можно связать с оттенком кровли, фасада или других металлических элементов. Для окрашенных исполнений применяют палитру RAL и согласуют фактуру покрытия.

Где применяют фасонные планки

Примыкание к стене
Обход дымовых труб
Герметизация парапетов
Фасадные узлы

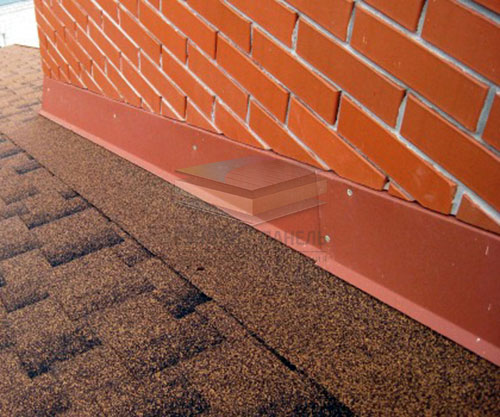

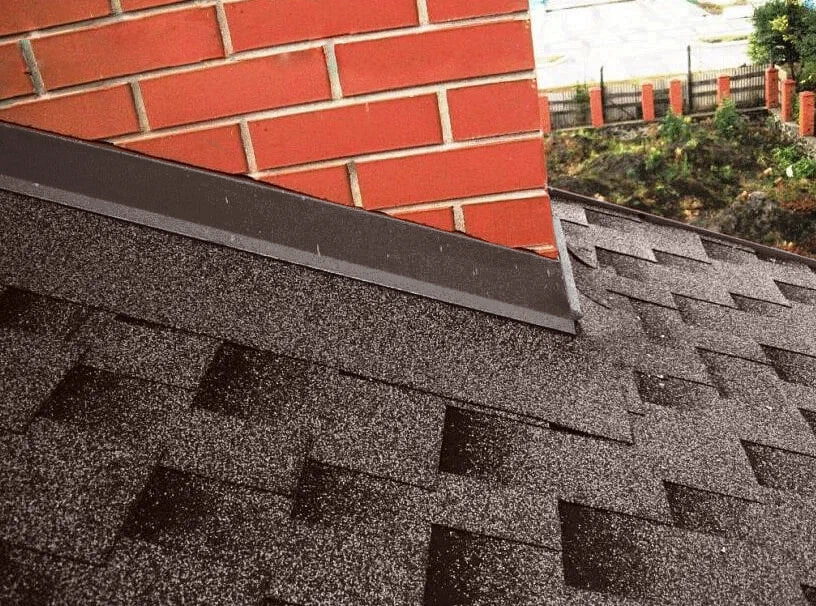

Сопряжение со стеной

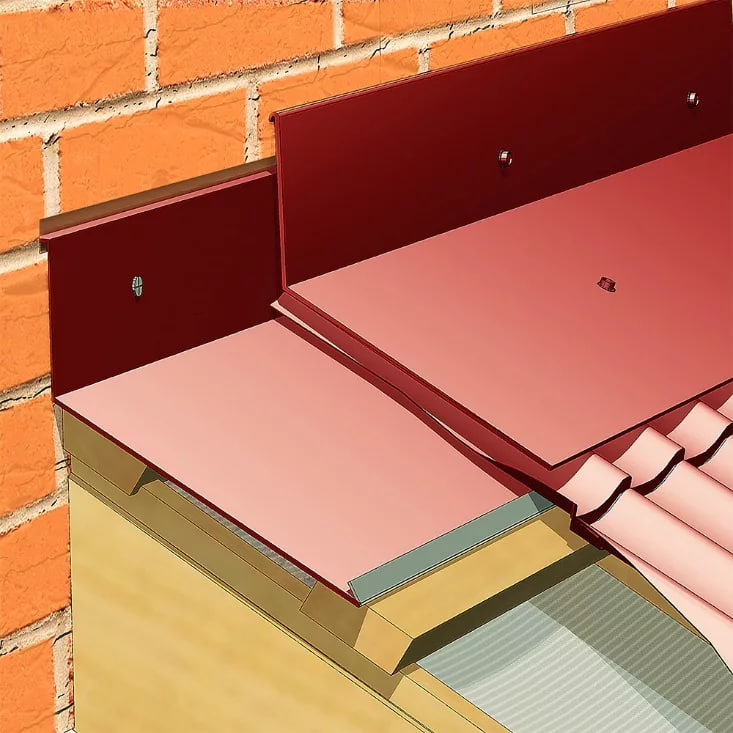

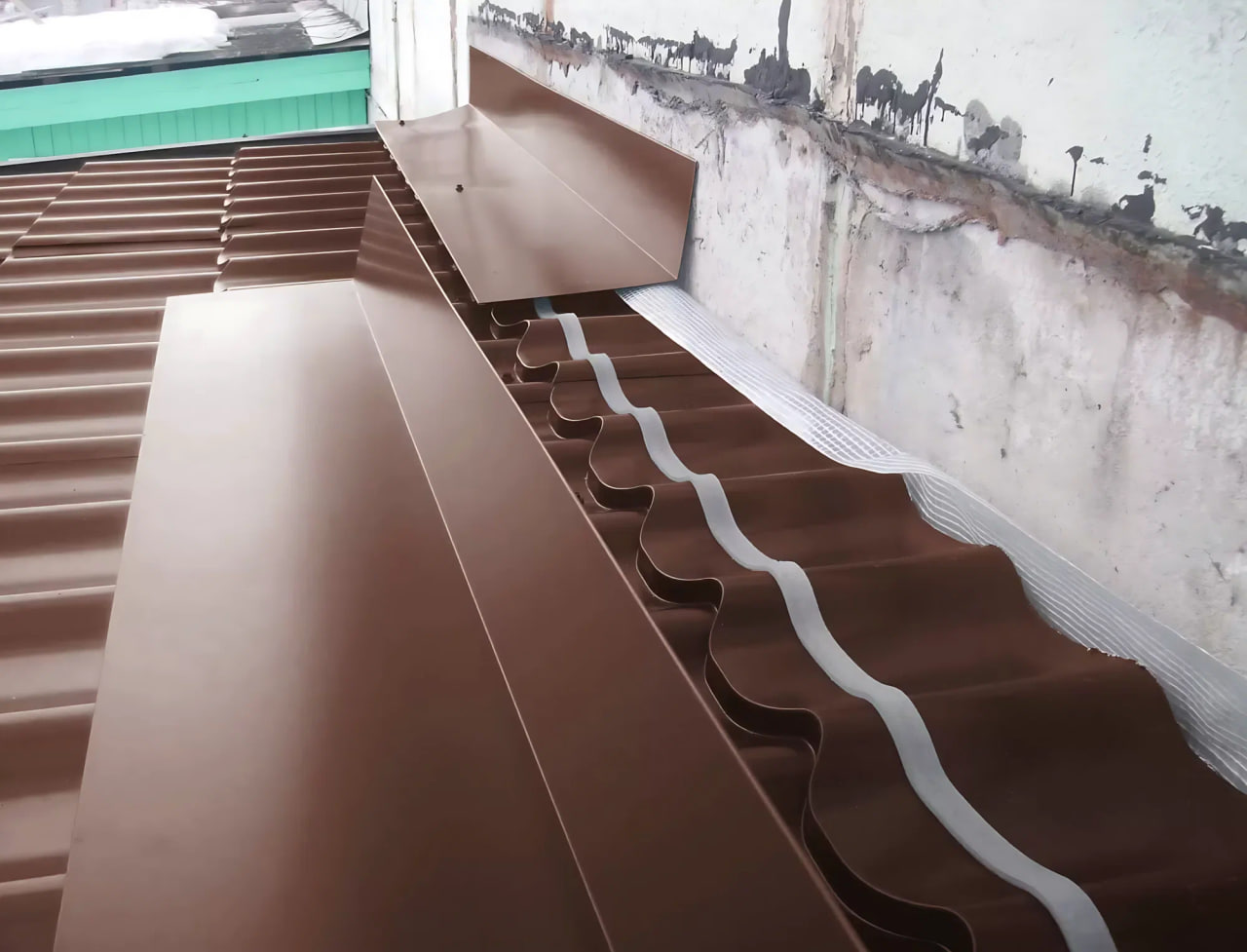

Нижнюю часть узла располагают так, чтобы вода с вертикальной поверхности попадала на кровельный лист, а не под него. Верхняя деталь перекрывает линию контакта со стеной. Способ фиксации зависит от основания: кромку можно заводить в подготовленную штробу либо прижимать к поверхности с последующей герметизацией.

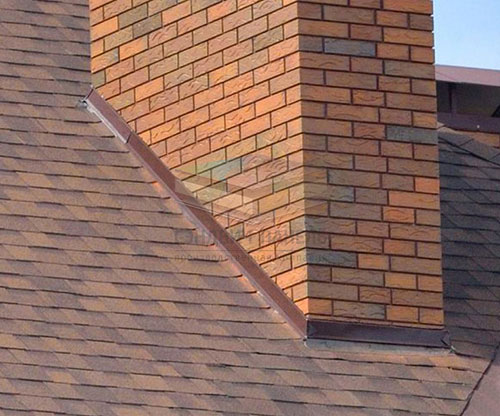

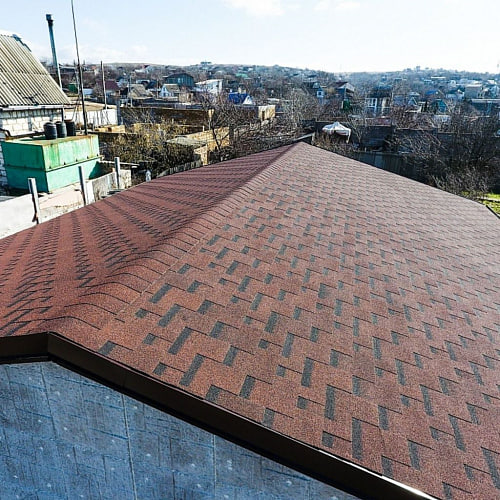

Обрамление трубы

Вокруг прямоугольного прохода собирают фартук из нескольких элементов. Перед изготовлением снимают размеры сторон, определяют направление стока и точки нахлёста. Такая схема удобнее универсальной детали: каждый участок заранее получает нужную ширину полки и угол.

Защита парапета

Накрывной профиль закрывает верхнюю грань кладки или бетона и уводит воду за её наружный край. Капельники на отгибах уменьшают образование мокрых полос на фасаде, а перекрытие соседних деталей исключает открытый стык по длине парапета.

Окончание фасадной облицовки

Фасонный элемент применяют возле цоколя, откосов, верхней кромки облицовки и межэтажных переходов. Он закрывает торец материала и одновременно формирует аккуратную линию завершения. Размер выбирают по толщине облицовочного пирога, чтобы профиль не выступал из плоскости без необходимости.

Параметры изготовления и комплектации

Исходной заготовкой служит тонколистовой прокат DX51D либо 08пс. Для наружных деталей используется оцинкованная основа; толщина выбирается в пределах 0,4–0,7 мм в зависимости от ширины развёртки и требуемой жёсткости. При проектировании водоотвода узел можно согласовать с разделом водосточная система, чтобы направление сброса воды с примыкания совпадало с общей схемой отвода осадков. Типовая длина детали — 2000 мм, а для отдельных заказов возможно изготовление до 3000 мм.

Параметр

Значение

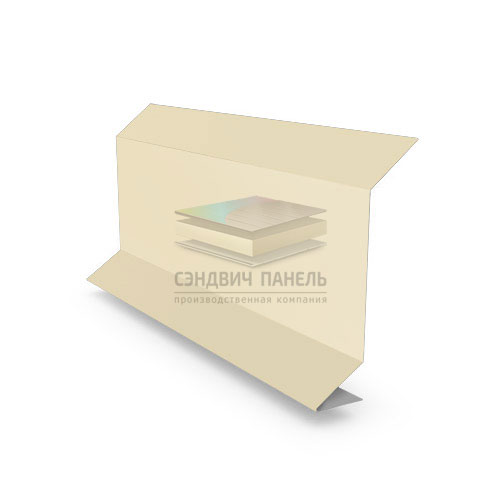

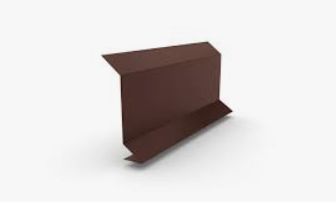

Тип детали

Верхняя либо нижняя планка примыкания

Функция в узле

Перекрытие линии сопряжения и отвод воды наружу

Толщина заготовки

0,4–0,7 мм; конкретное значение задаётся проектом

Размер полки

Ориентировочно 100–150 мм, возможен иной размер

Развёртка

Обычно 200–300 мм

Длина одного элемента

2000 мм; по согласованию — до 3000 мм

Варианты покрытия

Полиэстер, матовый полиэстер, Pural

Цветовое исполнение

Оттенки по RAL, включая 3005, 6005 и 7024

Стальная основа

DX51D или 08пс

Удельная масса

Около 3,5–5,5 кг/м²; зависит от толщины листа

Горючесть основы

Стальная основа относится к негорючим материалам

Рабочая температура

Ориентировочно от −60 до +80 °C

Куда крепят

Обрешётка из дерева, металлический каркас, кладка

Крепёж

Саморезы с уплотнительной шайбой либо дюбельный крепёж

Интервал крепления

Обычно 300–500 мм с поправкой на нагрузку

Перекрытие соседних деталей

От 100 мм

Уплотнение стыка

Кровельный герметик на силиконовой или полиуретановой основе

Хранение до монтажа

Сухое проветриваемое место, ровное основание, заводская упаковка

Назначение

Не является несущим элементом; химически агрессивные среды требуют отдельного решения

Исполнения в каталоге

Сборка узла без лишней подгонки

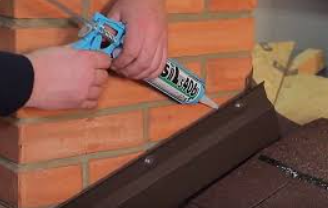

Сначала размечают линию сопряжения и проверяют, чтобы основание было ровным. Деталь, расположенная под кровельным покрытием, устанавливается первой; затем укладывается основной настил и монтируется верхняя часть примыкания. Соседние элементы заводят друг на друга минимум на 100 мм, а линию перекрытия уплотняют. Если проект включает арочную фальцевую кровлю, размеры примыкания определяют по радиусу и фактической геометрии кромки, а не по прямолинейному шаблону.

После резки проверяют открытые кромки и места, где инструмент мог нарушить окрашенный слой. Такие участки локально защищают ремонтным составом в тон покрытия. Крепёж затягивают до плотного прилегания, но без продавливания металла. До установки длинные заготовки держат на ровной опоре, чтобы они не получили изгиб при хранении.

Дополнительно к заказу

ЛСТК профиль

Оцинкованные тонкостенные профили для каркасных систем, к которым можно привязывать фасонные элементы по проектной схеме.

Перейти

Крепежные элементы

Саморезы, заклёпки и вспомогательные метизы для фиксации тонколистовых деталей к различным основаниям.

Перейти

Гладкие листы

Плоский оцинкованный прокат для нестандартных фартуков, накладок и деталей, которые изготавливаются по месту.

Перейти

Контроль после монтажа

Во время сезонного осмотра достаточно проверить крепёж, нахлёсты и состояние герметика. Обычную пыль смывают водой; для сложных загрязнений используют мягкую щётку. Абразивные порошки и металлический инструмент на окрашенной поверхности лучше не применять, поскольку они оставляют риски в защитном слое.

Если обнаружен скол до металла, участок очищают и закрывают подходящей ремонтной эмалью. После зимнего периода также стоит проверить, не разошлись ли соединения и не появилась ли деформация возле крепежа. Такой локальный контроль позволяет восстановить защиту узла без замены всей детали.
