Арочный профнастил МП10ПГ
Легкий радиусный профиль для козырьков, небольших навесов, декоративных арок и облицовки конструкций с плавным изгибом.
ПодробнееАрочный профлист НС18ПГ
Акция
Популярный
В наличии
3405-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
377.80р.
309.80р.
Без НДС: 309.80р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Популярный
В наличии
3406-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
322.84р.
Без НДС: 322.84р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Популярный
В наличии
3421-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьХорошая
Полная ширина (мм)1170
349.79р.
Без НДС: 349.79р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Хорошая
Полная ширина (мм) -
1170
Популярный
В наличии
3407-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
352.88р.
Без НДС: 352.88р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Популярный
В наличии
3413-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
366.03р.
Без НДС: 366.03р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Акция
Популярный
В наличии
3408-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
450.14р.
369.12р.
Без НДС: 369.12р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Популярный
В наличии
3414-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
377.72р.
Без НДС: 377.72р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Акция
Популярный
В наличии
3422-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьХорошая
Полная ширина (мм)1170
476.80р.
390.98р.
Без НДС: 390.98р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Хорошая
Полная ширина (мм) -
1170
Популярный
В наличии
3409-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
391.62р.
Без НДС: 391.62р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Акция
Популярный
В наличии
3429-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьХорошая
Полная ширина (мм)1170
495.36р.
406.20р.
Без НДС: 406.20р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Хорошая
Полная ширина (мм) -
1170
Акция
Популярный
В наличии
3415-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
499.79р.
409.82р.
Без НДС: 409.82р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Акция
Популярный
В наличии
3410-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
501.40р.
411.15р.
Без НДС: 411.15р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Популярный
В наличии
3416-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
435.43р.
Без НДС: 435.43р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Популярный
В наличии
3411-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьНе применяется к оцинкованной поверхности
Полная ширина (мм)1170
437.36р.
Без НДС: 437.36р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Не применяется к оцинкованной поверхности
Полная ширина (мм) -
1170
Популярный
В наличии
3423-01
Длина отрезается в размер, (м)0,5 - 20
ЦветостойкостьХорошая
Полная ширина (мм)1170
441.86р.
Без НДС: 441.86р.
Длина отрезается в размер, (м) -
0,5 - 20
Цветостойкость -
Хорошая
Полная ширина (мм) -
1170
ЦЕНА От 317.14 руб/м² · изготовление 1–3 дня · привоз по Москве 4–5 дней · гарантийный срок 20 лет
Арочный профнастил НС18ПГ в Москве
Арочный профнастил НС18ПГ — радиусный стальной настил для дуговых покрытий. Лист выпускают с цинковой защитой либо цветным полимерным слоем. Полезный размер по ширине — 1120 мм, габарит — 1170 мм, глубина гофры — 18 мм. В производство принимаются партии от 50 м².
Где оправдан заводской радиус НС18ПГ
Кривизну полотна задают на профилирующей линии, поэтому оно ложится на дуги без принудительного подгиба. НС18ПГ применяют на навесах, переходах, козырьках, павильонах и защитных кожухах оборудования.
Если оболочка состоит из дуговых и прямых зон, НС18ПГ ставят на свод, а для торцов в общей поставке используют гофролисты. Для обеих позиций согласуют цвет, толщину стали и дату отгрузки.
Для расчёта нужен эскиз с пролётом, подъёмом свода, радиусом, длиной сооружения и положением прогонов. Отдельно отмечают лицевую сторону. Разным дугам присваивают номера, чтобы при разгрузке не перепутать похожие элементы.
Какие данные нужны до запуска линии
НС18ПГ имеет трапециевидную гофру 18 мм и продольную кривизну. Рабочий модуль ряда равен 1120 мм, полный габарит — 1170 мм. По этим размерам считают число карт и боковые перекрытия.
В Москве радиусный лист заказывают для погрузочных зон, проходов, лестниц и площадок хранения. Геометрию сверяют с каркасом, учитывая снег у стен, ветровой подсос по краям и отвод воды из примыканий.
Прогоны размечают по фактической схеме опор. Если дуги и торцевые рамы собирают из ЛСТК профиля, сечение и соединения проверяют под конкретный пролёт.
В ведомости указывают радиус, длину дуги, количество, сторону окраски и номер оси. Прямые вставки записывают отдельно, чтобы параметры гибки не попали в обычный раскрой.
Что даёт формование под проектную дугу
Варианты поверхности и подготовка партии
НС18ПГ с цинковой защитой
трапеция глубиной 18 мм
кривизна и раскрой по ведомости
- служебные укрытия
- крытые технологические проходы
- кожухи над линиями
Оцинкованный вариант подходит для служебных зон, где декоративный цвет не требуется.
Окрашенное радиусное полотно
оттенок из фактического наличия рулона
ориентация декоративной стороны по схеме
- видимые входные навесы
- своды соединительных галерей
- архитектурные дуговые покрытия
Полимерный финиш подбирают под фасад. Оттенок сверяют с образцом рулонной стали, а не только с изображением на экране.
Оснащение узлов
Винты с EPDM Профильные уплотнители Планки Эмаль для кромок
Комплект определяют по чертежам примыканий. Метизы выбирают под прогоны, планки — в согласованном цвете.
Сортировка для стройплощадки
поштучные бирки · партия от 50 м²
- пачки по осям здания
- разделение по типоразмерам
- порядок разгрузки по схеме
Бирка с осью, рядом и номером позиции упрощает разгрузку и исключает установку карты не на своё место.
Смотрите также
Арочный профнастил С15ПГ
Продольно-гнутый лист для крытых переходов, галерей, входных групп и легких арочных кровель на металлическом каркасе.
ПодробнееАрочный профнастил МП20ПГ
Универсальный радиусный профиль для навесов, ангаров, технологических укрытий и сводчатых кровель с повышенными нагрузками.
ПодробнееРабочие параметры НС18ПГ для спецификации
| Позиция | Данные для заказа |
|---|---|
| Конструкция | профлист НС18ПГ с заводским продольным изгибом |
| Применение | своды, переходы, козырьки, укрытия |
| Состав | стальная основа, цинк, при заказе полимерный финиш |
| Полезный модуль | 1120 мм |
| Габарит по краям | 1170 мм |
| Раскрой | 0.5–20 м; предел зависит от радиуса и перевозки |
| Стальная основа | 0.4–0.9 мм; наличие уточняется |
| Теплоизоляционный слой | в составе листа отсутствует |
| Плотность изоляции | не задаётся |
| Тепловой показатель | без утепления не нормируется |
| Защита поверхности | цинк либо цинк с декоративным полимером |
| Оттенок | по наличию рулонной стали |
| Документ на сырьё | по сертификату партии |
| Глубина гофры | 18 мм |
| Боковое сопряжение | крайняя гофра соседнего листа |
| Масса позиции | зависит от толщины и раскроя |
| Пожарная характеристика | сталь негорючая; финиш — по сертификату |
| Среда использования | по типу защитного слоя |
| Несущая система | арки, фермы, прогоны |
| Элементы фиксации | саморезы с EPDM-шайбой |
| Частота фиксации | по опорам и расчётным нагрузкам |
| Перекрытие | сбоку — крайняя гофра; по дуге — по проекту |
| Уплотнение | на соединениях и примыканиях по проекту |
| Складирование | на сухих брусках с вентиляцией |
| Недопустимое применение | не заменяет несущую арку; требуется проверка каркаса |
Дополнительно к арочной кровле

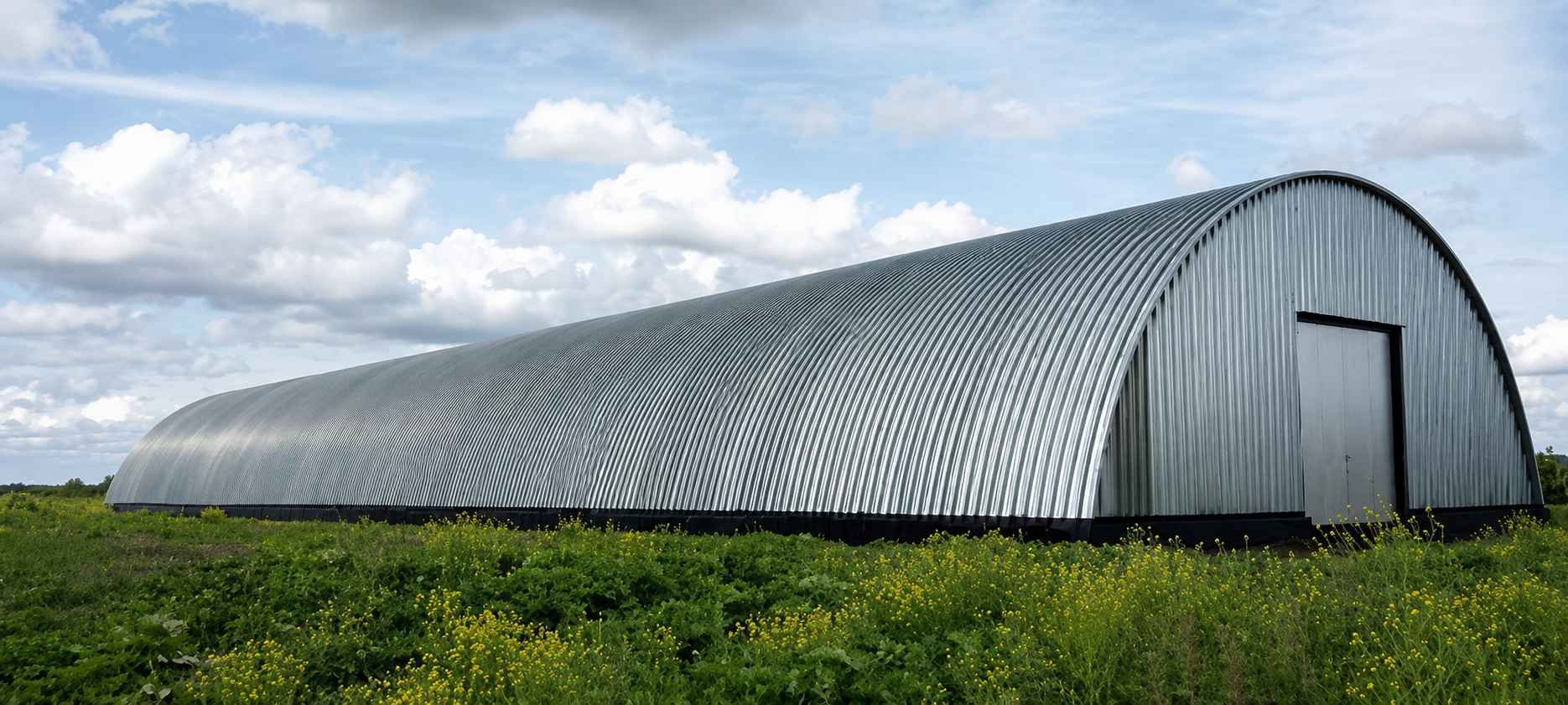

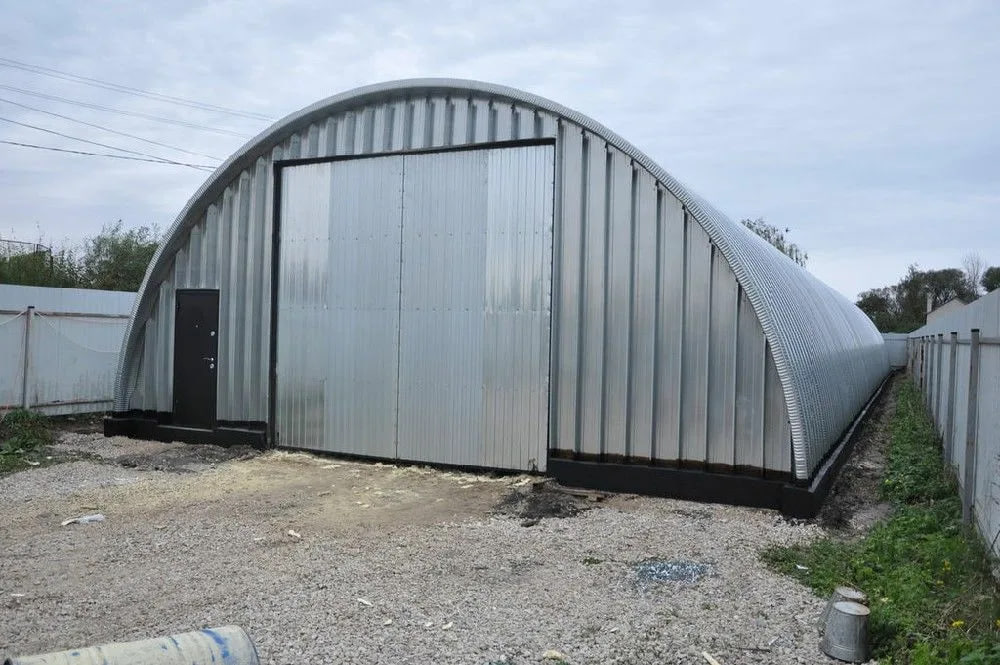

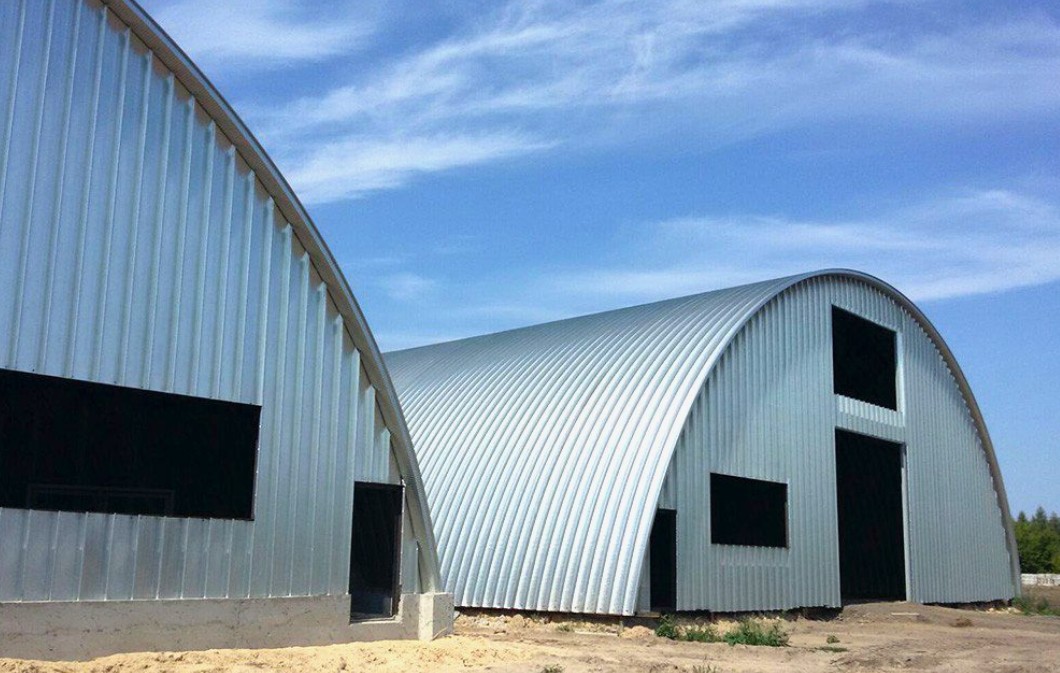

НС18ПГ на реальных типах арочных конструкций
 (1).jpg)
Порядок укладки на дуги и защита уязвимых мест
Перед подъёмом шаблоном проверяют все дуги: перепад опор проявится волной на облицовке. Первую карту совмещают с осью и временно фиксируют. Окончательно затягивают винты после проверки следующего ряда.
Соседние карты перекрывают крайней гофрой по направлению, принятому в проекте. Саморез вводят перпендикулярно опоре. Перетяжка выдавливает EPDM-шайбу, слабое обжатие оставляет путь для воды.
Подрезку делают высечными ножницами, лобзиком или пилой с подходящим диском. Болгарка повреждает цинк и полимер. Стружку удаляют, открытую кромку закрывают ремонтной эмалью.
При перевозке элементы опирают по длине и стягивают мягкими ремнями. На объекте пачки кладут на подкладки без контакта с грунтом. После сборки со свода удаляют стружку, упаковку и лишний герметик.
Арочный профнастил НС18ПГ: стоимость и порядок поставки
Формирование стоимости. Арочный профнастил НС18ПГ стоит от 317.14 руб/м². Итог зависит от толщины стали, покрытия, радиуса, раскроя, числа типоразмеров, упаковки и разгрузки.
Оформление заказа. Купить недорого напрямую от производителя помогает точная ведомость без лишнего запаса. Для утеплённых стен в ту же заявку можно добавить сэндвич панели . Радиусные и стеновые элементы считают отдельно. Для заявки нужны чертёж свода, длины, адрес и тип защиты.
Производственный график. Профилирование и гибка занимают 1–3 дня. Доставка по Москве — 4–5 дней. Минимальная партия составляет 50 м², гарантия — 20 лет при соблюдении правил хранения, установки и использования.
Проверка сырья и маршрута. Наличие проверяют по рулонам нужной толщины и цвета. Цена за объём с доставкой зависит от массы, длины кузова и маршрута. До отправки согласуют подъезд, место стоянки и способ разгрузки.
Четыре вопроса, которые стоит решить до оплаты
Подойдёт ли обычный прямой профлист для дуги? Притягивание прямой карты к дуге создаёт складки, перегружает саморезы и нарушает сток воды. Для свода нужен НС18ПГ, изготовленный под его геометрию.
Какие задачи нельзя возлагать на лист? Лист не заменяет ферму, не служит перекрытием и не должен касаться грунта. Для химически активной среды и постоянного конденсата защиту подбирают отдельно.
В каких случаях требуется расчёт конструкции? Расчёт нужен при большом пролёте, сложном своде, снеговых мешках и редких опорах. Он задаёт сечения дуг, шаг прогонов, схему метизов и краевые узлы.
Какие материалы приложить к заявке из Москвы? Нужны эскиз с пролётом и подъёмом, длина сооружения, проёмы, толщина, покрытие и RAL. Арочный профнастил НС18ПГ можно промаркировать по осям и рядам для последовательной сборки.
