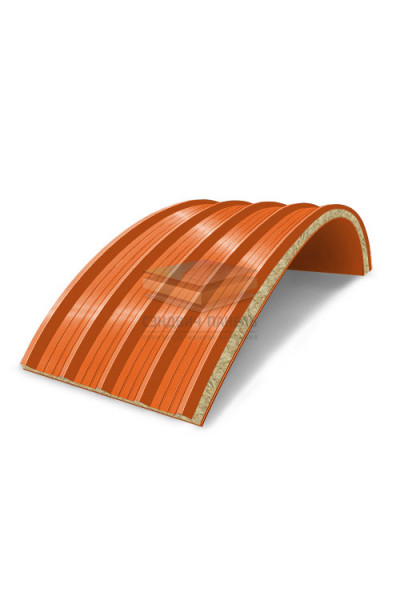

Арочные сэндвич-панели из минеральной ваты, ширина 1000 мм, толщина 180 мм, RAL2004

В составе арочного покрытия панель работает одновременно как облицовочный и теплоизоляционный элемент; в спецификации она фиксируется шириной 1000 мм, толщиной 180 мм и кодом RAL2004. Выбор считают обоснованным после проверки опорной схемы, развёрнутых размеров дуги, типа крепежа и соответствия доборов сечению 180 мм.

Техническая идентификация:

Связь данных с проектным узлом

Минераловатное заполнение находится между металлическими листами и не должно подвергаться открытому увлажнению на торцах. Поэтому кромки, подрезки и переходы закрывают предусмотренными планками и герметизирующими материалами. Толщина 180 мм включается в размеры сопряжений с воротами, фонарями, парапетами и плоскими участками.

Сценарии проектного применения:

• Крытые переходы и соединительные галереи.
• Комплектация дуговых участков вместе с доборами.
• Утеплённые арки каркасных объектов.
• Участки, где требуется облицовка RAL2004.
• Навесы закрытого типа и утеплённые укрытия.
• Переходы от дуговой части к вертикальной стене.
• Защитные укрытия технологических линий.
• Замена локальных фрагментов арочной оболочки.

Панель шириной 1000 мм и толщиной 180 мм в исполнении RAL2004 включают в поставку после проверки радиуса и монтажной карты. Такой подход связывает сам материал, крепёж и доборы с одним конструктивным решением. Позицию нельзя выбирать только по цвету или близкому обозначению. Совпадение RAL2004 не компенсирует различие ширины, толщины либо радиуса.
