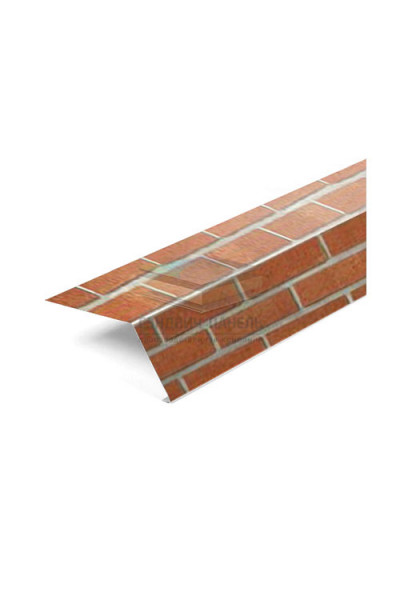

Карнизная планка 100х69х2000-0.5 Кирпич ECOSTEEL

Сечение и линейная раскладка

Сечение 100×69 мм задаёт размеры двух полок карнизной планки, поэтому его используют как посадочный параметр узла; параметр проверяют при увязке с водосточной линией с учётом исполнения: цветовое обозначение «Кирпич» в системе покрытия ECOSTEEL. Длина 2000 мм определяет число линейных элементов, а размер полок показывает, какую часть основания и наружной кромки закрывает деталь. Перед расчётом эти значения сверяют с фактическим разрезом.

Как размеры влияют на расчёт

Распределение планок по карнизу

Раскладку начинают с разделения объекта на прямые участки. На каждом участке выбирают направление монтажа, положение первого стыка и способ завершения у угла. Короткие вставки не распределяют случайно: их место связывают с доступом для крепления и внешним видом карнизной линии. Количество рассчитывают по общей протяжённости карнизов, используя длину одного элемента 2000 мм и добавляя соединения, угловые подрезки и участки обхода. Сечение 100×69 мм сверяют с реальной шириной закрываемых зон, чтобы полки не мешали желобу и не оставляли открытых кромок. В одной ведомости вместе с планкой фиксируют крепёж, сопряжённые доборы и покрытие ECOSTEEL и исполнение «Кирпич».

Преимущества размерной раскладки

• На объекте: Габарит полок используется при проверке посадки по реальному узлу.
• На объекте: Длина 2000 мм позволяет составить поэлементную схему до раскроя.
• На объекте: Толщина 0.5 мм учитывается при выборе крепления.
• На объекте: Количество стыков определяется отдельно по каждому фасаду.
• Цветовое обозначение «Кирпич» в системе покрытия ECOSTEEL согласуется с видимыми доборами.
• На объекте: Позицию удобно сопоставлять с другими размерами без потери полного обозначения.

Карнизная планка сечением 100×69 мм, длиной 2000 мм и толщиной 0.5 мм рассматривается как часть конкретного узла, а не как универсальная накладка. До включения в заказ сверяют покрытие ECOSTEEL и исполнение «Кирпич», схему стыков, основание и комплект доборов. Сравнение ведут по полному набору признаков: тип добора, геометрия полок, двухметровая длина, толщина 0.5 мм и покрытие ECOSTEEL и исполнение «Кирпич». Подбор только по фотографии не позволяет оценить сопряжение с кровлей и водостоком. Конструкция представляет собой гнутый добор с полками 100×69 мм. Одна часть участвует в сопряжении с кровельной плоскостью, другая закрывает наружную линию узла; фактическую ориентацию проверяют по проектному разрезу.
