Перфорированный лист ХК(08ПС) Qg 5/14 1,5/1250/2500

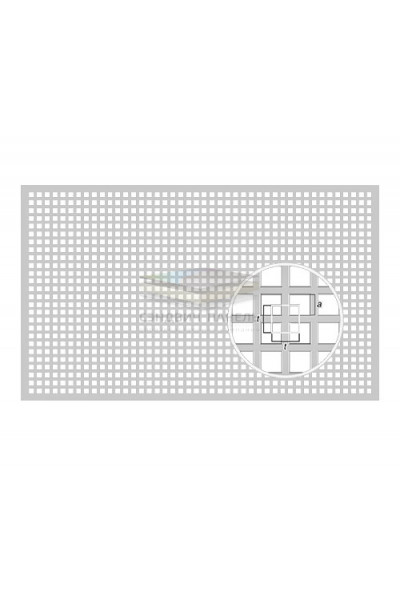

Карта подходит для раскладки с предварительным расчетом стыков и подрезок. Холоднокатаная стальная основа марки 08пс, толщина 1,5 мм, формат 1250×2500 мм; код Qg 5/14 формирует квадратные отверстия в прямой сетке. Площадь карты по габариту — 3,125 м², а полезный выход зависит от раскроя. В этой позиции места усиления проверяют при обмере объекта. Паспортная подача помогает проверить карту до раскроя и монтажа.

Контрольные данные изделия:

Как параметры влияют на узел

Сплошные перемычки передают усилия к рамке, поэтому крепеж размещают после проверки сетки Qg 5/14. Толщину 1,5 мм учитывают при резке и сопряжении с обрамлением, формат 1250×2500 мм — при расчете кромок. Холоднокатаная поверхность без заявленного защитно-декоративного слоя; для влажной или наружной среды защиту поверхности назначают отдельным решением. Дополнительно ориентацию рядов проверяют перед установкой первой карты. Площадь 3,125 м² служит для предварительной оценки, но полезный выход зависит от деталей.

Применение по технической карте:

• Вентиляционные панели Qg 5/14 — ХК(08ПС); Qg 5/14; 1,5/1250/2500.
• Кожухи из листа 1,5 мм — ХК(08ПС); Qg 5/14; 1,5/1250/2500.
• Рамные модули 1250×2500 мм — ХК(08ПС); Qg 5/14; 1,5/1250/2500.
• Кассеты на основе ХК(08ПС) — ХК(08ПС); Qg 5/14; 1,5/1250/2500.
• Ограждения технических зон — ХК(08ПС); Qg 5/14; 1,5/1250/2500.
• Облицовочные перфорированные вставки — ХК(08ПС); Qg 5/14; 1,5/1250/2500.
• Экраны с расчетным проходным сечением — ХК(08ПС); Qg 5/14; 1,5/1250/2500.
• Ремонт деталей с сеткой Qg 5/14 — ХК(08ПС); Qg 5/14; 1,5/1250/2500.

Позиция ХК(08ПС) Qg 5/14 толщиной 1,5 мм и форматом 1250×2500 мм подходит при совпадении с чертежом, рамкой и крепежной схемой. До комплектации сверяют ориентацию сетки, количество деталей и обработку кромок; раскладку кассет проверяют до выбора метизов.
