Перфорированный лист ХК(08ПС) Qg 5/7 1,0/1250/2500

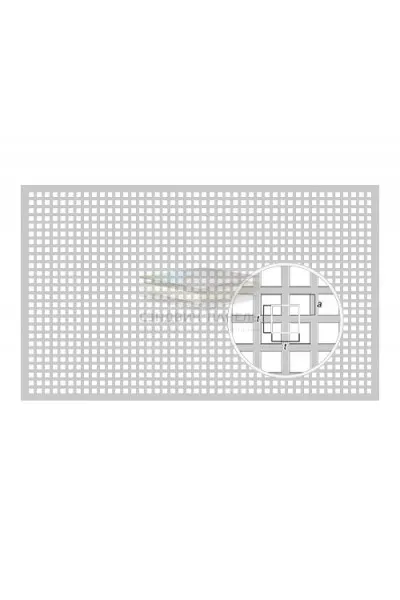

В облицовочном узле изделие связывают с размером модуля и рамой. Холоднокатаная стальная основа марки 08пс, толщина 1,0 мм, формат 1250×2500 мм; код Qg 5/7 формирует квадратные отверстия в прямой сетке. Площадь карты по габариту — 3,125 м², а полезный выход зависит от раскроя. В этой позиции плоскостность проверяют при приемке листов. Паспортная подача помогает проверить карту до раскроя и монтажа.

Паспорт позиции:

Связь данных с монтажом

Сплошные перемычки передают усилия к рамке, поэтому крепеж размещают после проверки сетки Qg 5/7. Толщину 1,0 мм учитывают при резке и сопряжении с обрамлением, формат 1250×2500 мм — при расчете кромок. Холоднокатаная поверхность без заявленного защитно-декоративного слоя; для влажной или наружной среды защиту поверхности назначают отдельным решением. Дополнительно линию примыкания проверяют до выпуска карты. Площадь 3,125 м² служит для предварительной оценки, но полезный выход зависит от деталей.

Области применения по паспорту:

• Вентиляционные панели Qg 5/7 — ХК(08ПС); Qg 5/7; 1,0/1250/2500.
• Кожухи из листа 1,0 мм — ХК(08ПС); Qg 5/7; 1,0/1250/2500.
• Рамные модули 1250×2500 мм — ХК(08ПС); Qg 5/7; 1,0/1250/2500.
• Кассеты на основе ХК(08ПС) — ХК(08ПС); Qg 5/7; 1,0/1250/2500.
• Ограждения технических зон — ХК(08ПС); Qg 5/7; 1,0/1250/2500.
• Облицовочные перфорированные вставки — ХК(08ПС); Qg 5/7; 1,0/1250/2500.
• Экраны с расчетным проходным сечением — ХК(08ПС); Qg 5/7; 1,0/1250/2500.
• Ремонт деталей с сеткой Qg 5/7 — ХК(08ПС); Qg 5/7; 1,0/1250/2500.

Позиция ХК(08ПС) Qg 5/7 толщиной 1,0 мм и форматом 1250×2500 мм подходит при совпадении с чертежом, рамкой и крепежной схемой. До комплектации сверяют ориентацию сетки, количество деталей и обработку кромок; маркировку пачек проверяют до заказа обрамления.
