Арочный профнастил H114ПГ-1.2, для бескаркассных ангаров, Полиэстер RAL 9006

Раскладка арочной оболочки

Количество элементов рассчитывают по развернутой поверхности ангара, а не по площади его проекции. В расчёт включают схему продольных соединений, торцевые участки, технологические подрезки и запас на узлы. Рабочую ширину и величину перекрытия берут из документации на выбранную систему, поскольку в названии позиции они не указаны.

Какие данные влияют на число элементов

Геометрия рядов

Для арочной оболочки недостаточно знать только марку профиля. До заказа проверяют радиус, стрелу подъёма, длину элемента и направление укладки. Толщина 1,2 мм учитывается вместе с этими данными, поскольку она влияет на обращение с листом, крепёжный узел и порядок стягивания соседних элементов.

Преимущества предварительной раскладки

• Проверка стыков на первом участке выявляет отклонения до продолжения монтажа оболочки.
• Толщина 1,2 мм позволяет заранее проверить крепёжный узел и порядок обращения с элементами.
• Поэлементная раскладка связывает каждый лист с определённым рядом и участком оболочки.
• Раздельный учёт рядовых и торцевых элементов упрощает маркировку пакетов на отгрузке.

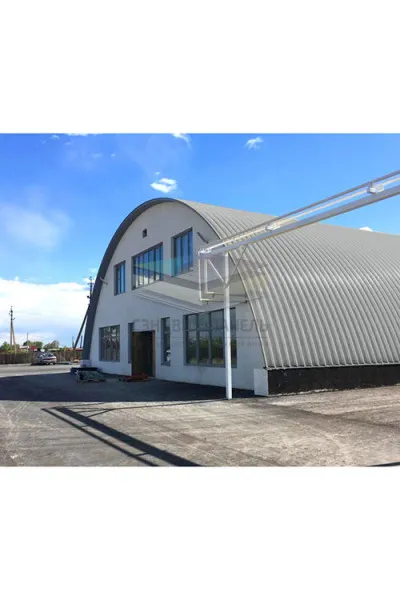

Профнастил H114ПГ с толщиной листа 1,2 мм рассматривается как элемент несущей арочной поверхности бескаркасного ангара. В спецификации отдельно фиксируют покрытие полиэстер RAL 9006 вместе с геометрией заготовок, чтобы рядовые листы, торцы и примыкания относились к одной комплектации.

Крепёж подбирают по проектному узлу с учётом толщины 1,2 мм, соединяемых слоёв и основания. Сам профиль не определяет длину крепежа автоматически. До закрытия стыка проверяют уплотнение, положение кромок и соответствие внешнего исполнения соседних деталей.

Корректная комплектация предполагает, что профиль, толщина и поверхность не меняются между расчётом и поставкой. Для данной позиции это H114ПГ, 1,2 мм и покрытие полиэстер RAL 9006; геометрию каждого элемента подтверждает ведомость дуг.
