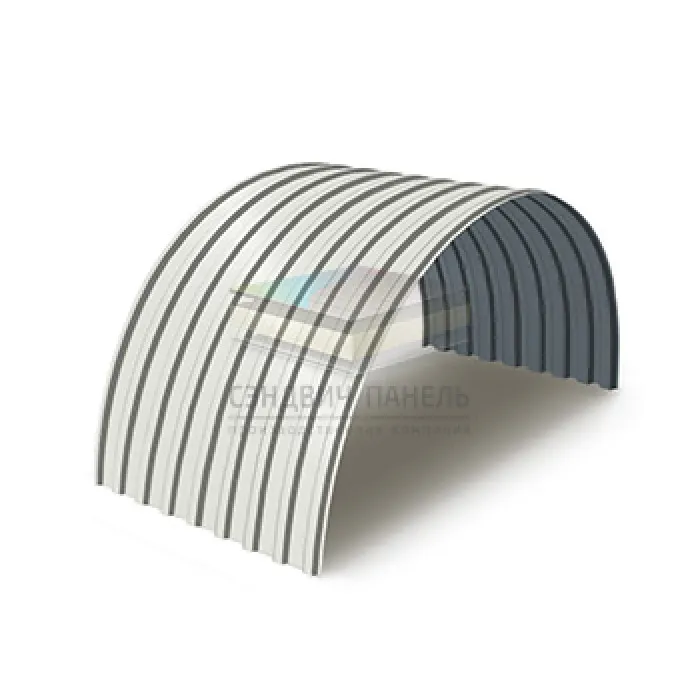

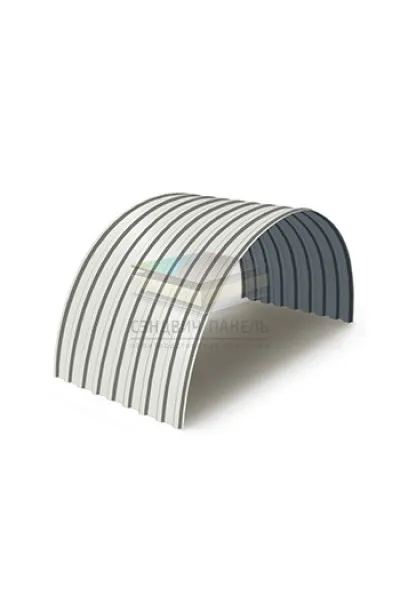

Профнастил МП20ПГ-0.8, Ширина-1100, Полиэстер RAL9003

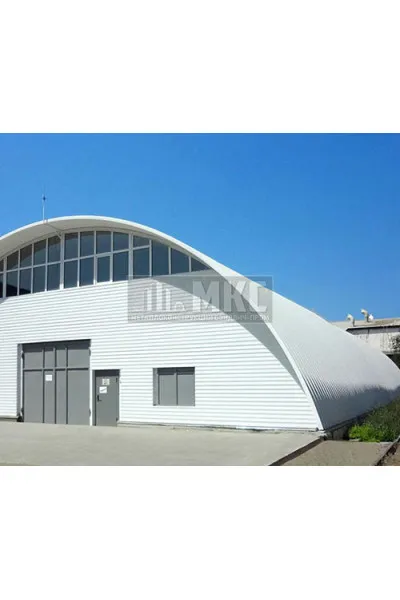

На объекте МП20ПГ-0.8 применяют для защитного экрана над оборудованием, когда требуется непрерывная профилированная обшивка по радиусу. Позицию рассматривают как элемент проектируемого радиусного контура.

Исходные данные для проекта:

Проектное применение

Количество листов считают по развернутой дуге и ширине 1100 мм, отдельно закладывая нахлесты, крайние подрезки и резерв на узлы. Ширину 1100 мм используют для предварительной разбивки рядов, но фактическое перекрытие проверяют по принятому нахлесту. (0.8; RAL9003).

Узел и сопряжения

Конструкция сочетает стальной лист, профиль МП20ПГ и продольную гибку, поэтому направление волны задается схемой монтажа. Подрезанные торцы МП20ПГ-0.8 не оставляют открытыми в узле: их увязывают с планкой, примыканием или принятой защитной обработкой. В ведомости материалов RAL9003 записывают полностью, чтобы не смешать позицию с другой цветовой модификацией МП20ПГ.

Проектные преимущества:

• Радиусная форма сокращает число ломаных переходов на своде; с учетом 0.8 мм в зоне «продольный нахлест».
• Параметры МП20ПГ-0.8 позволяют исключить пересорт среди близких вариантов; для обшивки дугового перехода с поверхностью «полиэстер RAL9003».
• Крепеж и доборы подбираются до начала подъема листов; в раскладке шириной 1100 мм по несущим дугам с размеченным шагом — 0.8/RAL9003.
• Профиль МП20ПГ позволяет вести обшивку по подготовленной дуге; для узла «торцевое примыкание» в составе криволинейного козырька, позиция МП20ПГ-0.8.
• Ширина 1100 мм включается в расчет рядов и крайних зон; при креплении по каркасу с проверенной дугой для МП20ПГ-0.8.
• 0.8 мм фиксируется при подборе крепежной схемы; в монтажной карте варианта МП20ПГ-0.8 с поверхностью «полиэстер RAL9003».

Для включения МП20ПГ-0.8 в спецификацию требуется согласовать длины, дугу и комплектующие. Полное обозначение поверхности — полиэстер RAL9003 — не сокращают.
