Сэндвич-панели без замков комбинированные (Мин. вата и ППС), ширина 1000 мм, толщина 100 мм, RAL9003

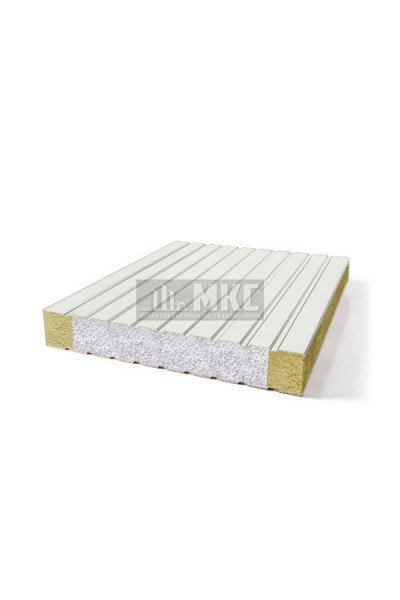

По составу и геометрии это беззамковая комбинированная сэндвич-панель, с модульной шириной 1000 мм и толщиной 100 мм. Позиция окрашена в палитре RAL9003. Маркировка не содержит значения по металлу, следовательно, толщину листов следует уточнять отдельно.

Для данной панели продольное соединение выполняется не через штатный замок, а через узел, заложенный в чертежах КМ и АР. Сердечник составлен из минеральной ваты и пенополистирола, что формирует комбинированную структуру по всему сечению элемента. Данные по типу поверхности, покрытию и металлу требуется уточнять отдельно, так как в строке они не приведены.

Для проектировщика в этой строке главными являются модуль по ширине, толщина панели и код окраски. Размер 1000 мм по рабочему модулю задаёт схему раскладки, привязку к стойкам и количество вертикальных швов. Сечение 100 мм влияет на сопротивление теплопередаче, глубину доборов и общий вылет ограждения. Обозначение RAL9003 нужно для увязки панелей с нащельниками, фасонными элементами и смежными ограждающими деталями.

Такие панели применяют в ограждающих конструкциях сборных зданий и во вставках каркасных систем. Поскольку назначение в самом названии не уточнено, конкретную область — наружный контур, внутренняя перегородка или техническая вставка — выбирают по проекту. При сборке особое внимание уделяют нащельникам, герметизации продольных соединений, узлам обрамления проёмов и подбору крепежа.

Преимущества:

• Рабочая ширина 1000 мм помогает держать стабильный модуль раскладки по каркасу.
• Толщина 100 мм задаёт конкретное сечение панели для подбора узлов и крепежа.
• Беззамковая кромка позволяет применять проектные нащельники и индивидуальные схемы сопряжения.
• Комбинированное наполнение объединяет минеральную вату и ППС в одном элементе.
• Обозначение RAL9003 упрощает увязку облицовок с доборными деталями и видимыми сопряжениями.
• Наименование сразу фиксирует тип панели, наполнитель и геометрию, что удобно для спецификации и сравнения позиций.

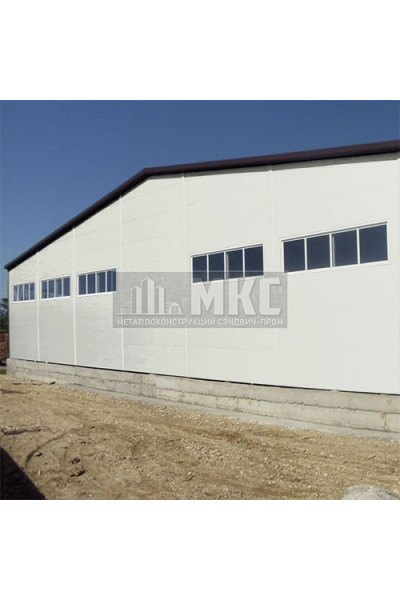

Сфера применения:

• наружные и внутренние ненесущие ограждающие конструкции каркасных зданий при модуле панели 1000 мм;
• перегородки, вставки и закрывающие участки, где требуется толщина панели 100 мм;
• складские, производственные и технические помещения для ограждений с повышенными требованиями к толщине сечения;
• быстровозводимые павильоны, хозблоки и вспомогательные сооружения со сборным контуром;
• реконструкция участков фасада или перегородок при необходимости попасть в цвет RAL9003;
• узлы с индивидуальными нащельниками и доборными планками, характерные для беззамкового исполнения;
• обрамление проёмов, торцевые зоны и примыкания к металлокаркасу с проектной герметизацией;
• объекты, где комбинированное наполнение из минеральной ваты и ППС согласовано проектной документацией;

Что учесть при выборе:

• проверить, соответствует ли толщина 100 мм расчётной теплотехнике и схеме узлов объекта;
• увязать рабочую ширину 1000 мм с шагом стоек, раскладкой проёмов и длиной нащельников;
• заранее определить конструкцию продольного стыка, герметизацию и тип доборных элементов для беззамковой панели;
• толщину облицовочного металла необходимо запросить отдельно, так как в названии она не приведена;
• согласовать цвет RAL9003 с фасонными элементами, воротами, дверными вставками и партиями последующих поставок;
• оценить требования по пожарным, влажностным и эксплуатационным условиям с учётом комбинированного наполнения;

Эта позиция описывает беззамковую комбинированную панель шириной 1000 мм и толщиной 100 мм с цветом RAL9003. Толщину металла, профиль облицовок и окончательное назначение по контуру нужно подтверждать рабочей спецификацией и узлами проекта.
